原理，結構
KAP05小巧壓力變送器是專為空壓機和制冷設備等批量大宗設備配套的高性價比產品，體積小、防潮能力強、抗電磁干擾能力強的變送器。
技術參數
| 量程范圍： | 0 to 1bar&0 to 50bar | ||
| 允許過載： | 小于等于額定量程的1.5倍 | ||
| 壓力類型： | 負壓、表壓、絕壓型 | ||
| 精確度： | ±0.25%（典型）±0.5%（最大） | ||
| 長期穩定性: | ±0.1%F.S/年（典型） ±0.2%F.S/年（最大） | ||
| 介質溫度: | －40℃~85℃ | ||
| 供電電源: | 15~30VDC | ||
| 輸出信號: | 4~20mA、0~5V、0~10V | ||
| 壓力接口: | M20×1.5 G1/4或用戶自選 | ||
| 外殼材質: | 316L不銹鋼 SUS1.4310 | ||
| 膜片材質: | 316L | ||
| O型密封圈: | 氟橡膠 | ||
| 電纜： | 聚乙烯 | ||
| 絕緣電阻： | 100MΩ 100VDC | ||
| 外殼防護等級： | IP65、IP68 | ||
尺寸圖

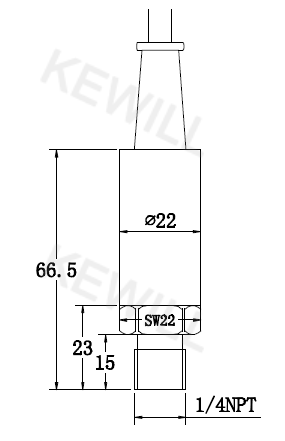

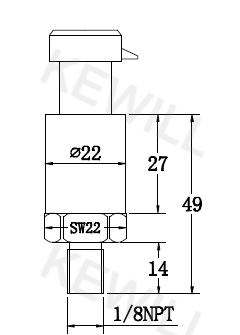

外形結構(單位：mm)
選型表
| KAP05- | ?小巧壓力變送器 | ||||
| ?測量范圍 | |||||
| ?負壓-1 to 0bar | |||||
| ?表壓（量程見量程代碼表此項為常規應用選型）（*） | |||||
| ?絕壓（量程見量程代碼表） | |||||
| 接口螺紋（外螺紋） | |||||
| ?M12*1.25 | |||||
| ?NPT1/8 | |||||
| ?NPT1/4 | |||||
| ?G1/4 (*) | |||||
| ?G1/2 (*) | |||||
| ?M20*1.5 (*) | |||||
| 輸出信號類型 | |||||
| ?4~20mA電流信號輸出 (*) | |||||
| 電氣連接類型 | |||||
| ?赫斯曼插頭式連接(DIN43650) (*) | |||||
| ?packard metripack電氣連接 | |||||
| ?直接附線(IP68防護等級必選項） | |||||
| 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 | |||||
