原理，結構
原理，結構
TP21包含一個PT100探頭，PT100阻值會隨溫度變化而變化，PT100有二線式，三線式，四線式幾種規格可供選擇。
特點
●安裝簡單，多種量程可選，多種規格探頭可選
●結構緊湊，量程廣(-200…600℃)
●耐壓較高，可以達到40bar
●兩線，三線，四線可選
●可選配柜裝式控制表進行連接使用
應用
適合于測量水，油，氣類介質
可用于供水系統，液壓、氣動系統，冷卻系統，加熱系統，空調系統，自動化工程等。
技術參數
| 測量范圍： | -20…100℃,-50…200℃,-50…250℃,-50…350℃,-200…600℃ | |||||||||||
| 精度等級： | B級（A級可選） | |||||||||||
| 信號輸出： | 電阻信號 | |||||||||||
| 允許誤差： | ±0.3K+0.005×T | |||||||||||
| 耐壓： | ?6型 探頭 40bar | |||||||||||
| 防護等級： | IP67 | |||||||||||
| 外殼材料： | 不銹鋼 | |||||||||||
| 觸液部分材料： | 不銹鋼1.4571 | |||||||||||
| 電氣連接 | 直接出線 | |||||||||||

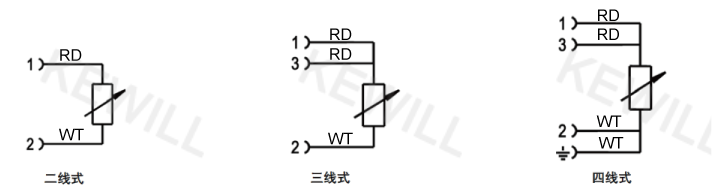

電氣接線圖
尺寸圖
選型表
| TP21- | 熱電阻溫度傳感器 | |||||||||||||||

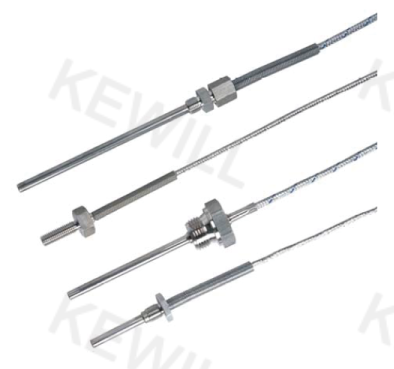

| 樣式類型（詳見尺寸圖） | ||||||||||||||||
| A型 | ||||||||||||||||
| B型 | ||||||||||||||||
| C型 | ||||||||||||||||
| D型 | ||||||||||||||||
| 量程 | ||||||||||||||||
| -25-100℃ | ||||||||||||||||
| -50-200℃ | ||||||||||||||||
| -50-250℃ | ||||||||||||||||
| -50-350℃ | ||||||||||||||||
| -200-600℃ | ||||||||||||||||
| 輸出 | ||||||||||||||||
| 兩線制電纜輸出 | ||||||||||||||||
| 三線制電纜輸出 | ||||||||||||||||
| 四線制電纜輸出 | ||||||||||||||||
| 探頭長L2 | ||||||||||||||||
| 探頭長L2為25mm(注：D型僅有此長度） | ||||||||||||||||
| 探頭長L2為50mm | ||||||||||||||||
| 探頭長L2為100mm | ||||||||||||||||
| 探頭長L2為160mm | ||||||||||||||||
| 探頭長L2為160mm | ||||||||||||||||
| 探頭長L2為400mm | ||||||||||||||||
| 探頭長L2為500mm | ||||||||||||||||
| 探頭長直徑 | ||||||||||||||||
| T探頭長直徑?D為3mm | ||||||||||||||||
| T探頭長直徑?D為4mm | ||||||||||||||||
| T探頭長直徑?D為6mm | ||||||||||||||||
| 出線長度L1 | ||||||||||||||||
| 出線長L1為1m | ||||||||||||||||
| 出線長L1為2m | ||||||||||||||||
| 出線長L1為3m | ||||||||||||||||
| 出線材質 | ||||||||||||||||
| 出線材質：PVC | ||||||||||||||||
| 出線材質：PUR(耐油線纜） | ||||||||||||||||
| 出線材質：特氟龍（teflon) | ||||||||||||||||
| 出線材質：金屬網 | ||||||||||||||||
上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息
