原理，結構
原理，結構
PT100鉑熱電阻的阻值會隨著溫度的變化而改變。PT后的100即表示它在0℃時阻值為100歐姆，在100℃時它的阻值約為138.5歐姆。當PT100在0攝氏度的時候他的阻值為100歐姆，它的阻值會隨著溫度上升而成近似勻速的增長。
特點
安裝簡單
多種量程可選
多種規格探頭可選
全不銹鋼外殼，結構緊湊堅固，抗干擾能力強
標準方式出線
應用
氣液兩用型，可用于供水系統，液壓、氣動系統，冷卻系統，加熱系統，空調系統，自動化工程等。
技術參數
| 測溫范圍: | -200~0°C,-100~0°C,-50～0°C, -50～50 °C; 0～50 °C; 0～80 °C; 0～100 °C; 0～120°C, 0～150°C,0～200°C,0～450°C,0～500°C或客戶任意指定量程 | |||
| 精度等級: | 0.2%FS&0.5%FS | |||
| 探頭尺寸與耐壓: | ?6型 探頭 10 bar | |||
| ?8型 探頭 40 bar | ||||
| ?10型 探頭 40 bar | ||||
| 防護等級: | IP65 | |||
| 輸出信號: | PT100 | |||
| 環境溫度: | -30~85°C | |||
| 接 口: | G1/2 G1/4 活動式法蘭 | |||
| 衛生卡箍型等其他定制尺寸 | ||||
| 電氣部分材料: | 黑色NBR | |||
| 外殼材料: | 不銹鋼1.4301(304) | |||
| 接液部分材料: | 不銹鋼1.4301(304) &不銹鋼1.4435(316L) | |||
| 保護管材質: | 不銹鋼1.4301(304) &不銹鋼1.4435(316L) | |||
| 電氣連接: | M12航空插座&赫斯曼接頭(DIN43650) | |||

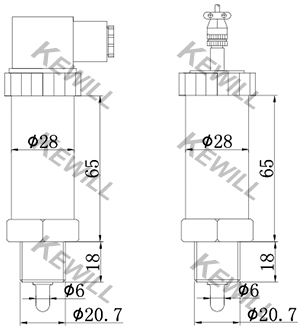

尺寸圖
電氣接線圖

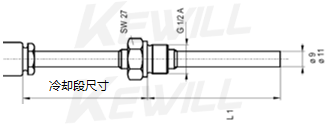

高溫冷卻部件尺寸
| 量程 | 增加尺寸 | 量程 | 增加尺寸 |
| 0～100 °C | 0mm | 0～350 °C | 100mm |
| 0～200 °C | 45mm | 0～500 °C | 300mm |
選型表
| TK50- | PT100鉑熱電阻溫度傳感器 | ||||||||||||||||
| 輸出類型 | |||||||||||||||||
| PT100 | |||||||||||||||||
| 探頭直徑 | |||||||||||||||||
| ?6 可耐壓10 bar | |||||||||||||||||
| ?8 可耐壓40 bar（*） | |||||||||||||||||
| ?10 可耐壓100 bar | |||||||||||||||||
| 連接方式 | |||||||||||||||||
| 外螺紋 G1/2（*） | |||||||||||||||||
| 外螺紋 G1/4 | |||||||||||||||||
| 衛生卡箍型 | |||||||||||||||||
| 定制型 | |||||||||||||||||
| 探頭長度 | |||||||||||||||||
| 15mm（*） | 75mm | ||||||||||||||||
| 25mm（*） | 100mm | ||||||||||||||||
| 50mm | 定制方式Customized | ||||||||||||||||
| 接液材質 | |||||||||||||||||
| 不銹鋼1.4301(304) （*） | |||||||||||||||||
| 不銹鋼1.4435(316L) | |||||||||||||||||
| 出線方式 | |||||||||||||||||
| M12航空插座連接器 | |||||||||||||||||
| 赫斯曼接頭(DIN43650) | |||||||||||||||||
| 溫度量程 | |||||||||||||||||
| 詳見“常規量程代碼表” | |||||||||||||||||
| 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 | |||||||||||||||||
| 備注：（*）標為現貨常備款或快速交貨型 | |||||||||||||||||
