原理，結構
磁致伸縮液位傳感器的結構部分由不銹鋼管(測桿)、磁致伸縮(波導絲)、可移動浮子(內有永久磁鐵)等部分組成。
技術參數
| 量程范圍： | 50~22000mm | |||||||||||
| 供電電源： | 24V±2.4V.DC | |||||||||||
| 輸出形式： | 4~20mA、0~5V、0~10V、±5V、±10V | |||||||||||
| 工作溫度： | 電子倉：-40~+80℃ 測桿-40~+200℃ | |||||||||||
| 輸出溫漂： | 500ppm/℃ | |||||||||||
| 產品功耗： | <60Ma | |||||||||||
| 工作壓力： | 浮球3.2Mpa | |||||||||||
| 輸出紋波： | <20mv | |||||||||||
| 線性誤差： | 優于0.05%FS,量程小于300mm的傳感器誤差小于150um | |||||||||||
| 重復性誤差： | 優于0.002%FS | |||||||||||
| 帶負載能力： | 4~20mA輸出：帶負載能力不低于500Ω0~5V、0~10V輸出：最大輸出阻抗小于20Ω | |||||||||||
| 注：用戶在接線之前，請檢查供電電源是否滿足8～24VDC要求，如果電源不滿足要求，請更換供電電源以保證傳感器能夠正常工作 | ||||||||||||

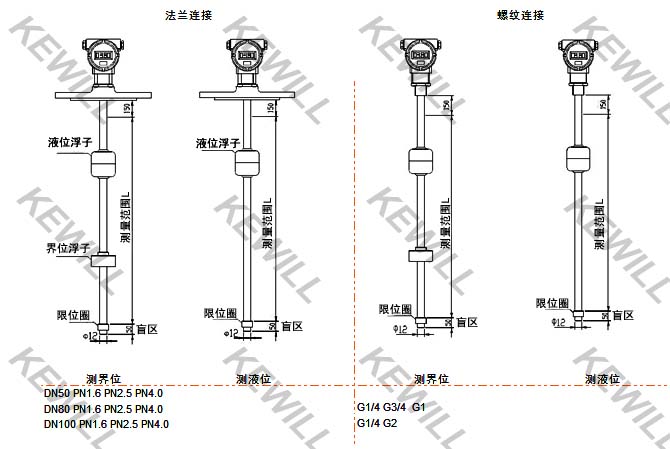

尺寸圖
選型表
| LM- | D | P | 1 | 2 | A | P | 005 | 詳述 | |||||||||
| 磁性浮球數 | D | 單球（測液位或界位) | |||||||||||||||
| S | 雙球（測液位或界位) | ||||||||||||||||
| 測桿類型 | P | 硬管 | |||||||||||||||
| F | 軟管 | ||||||||||||||||
| 測桿材質 | 1 | 00Cr17Ni14M02(316L) | |||||||||||||||
| 2 | 1Cr18Ni9ti(321) | ||||||||||||||||
| 3 | 0Cr18Ni9(304) | ||||||||||||||||
| 4 | 聚四氟乙烯（PTFE） | ||||||||||||||||
| 5 | 其他 | ||||||||||||||||
| 輸出信號 | 1 | 二線制4-20mA | |||||||||||||||
| 2 | 二線制4-20mA+HART協議 | ||||||||||||||||
| 3 | RS-485°CANμ | ||||||||||||||||
| 4 | 脈沖、PWM | ||||||||||||||||
| 5 | 其他 | ||||||||||||||||
| 過程連接 | A | G2外螺紋 | |||||||||||||||
| B | DN50 PN1.6 | ||||||||||||||||
| C | DN80 PN1.6 | ||||||||||||||||
| D | DN100 PN1.6 | ||||||||||||||||
| E | 其他 | ||||||||||||||||
| 防爆類型 | P | 普通型 | |||||||||||||||
| D | 隔爆型dⅡCT4-CT6 | ||||||||||||||||
| B | 本質安全型iaⅡCT4-CT6 | ||||||||||||||||
| 測量范圍 | 005 | 測量范圍（例如005代表測量范圍5M） | |||||||||||||||
| 備注：其他特殊要求可在訂貨時與銷售工程師溝通并注明 | |||||||||||||||||
