原理，結構

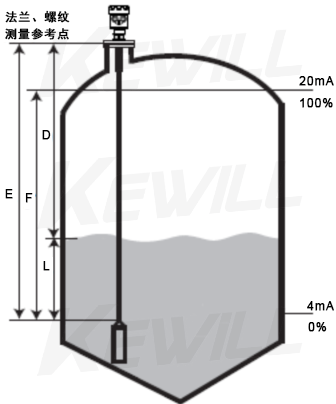

導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉 換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳導，當脈沖遇到物料表面時反射回來被儀表 內的接收器接收，并將距離信號轉化為物位信號。
反射的脈沖信號沿纜式或桿式探頭傳導至儀表電子線路部分，微處理器對此信號進行處理，識別 出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與 脈沖的時間行程T成正比：D=C×T/2 其中C為光速因空罐的距離E已知，則物位L為： L=E-D
輸出
通過輸入空罐高度E(=零點)，滿罐高度F(=滿量程)及一些應用參數來設定，應用參數將自動 使儀表適應測量環境。對應于4…20mA輸出。

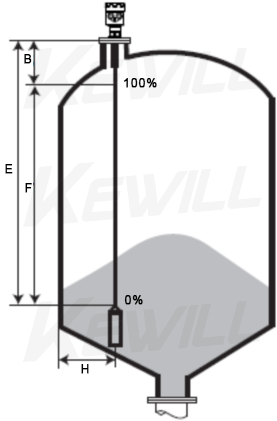

測量范圍
F—-測量范圍 E—-空罐距離 B—-頂部盲區
H—-探頭到罐壁的最小距離 頂部盲區是指物料最高料面與測量參考點之間的最小距離。 底部盲區是指纜繩最底部附近無法精確測量的一段距離。 頂部盲區和底部盲區之間是有效測量距離。
注意：
只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量。
技術參數
| 工作頻率: | 100MHZ-1.8GHZ | 通訊接口 ： | RS485（MODBUS）通訊協議 | ||
| 測量范圍： | 纜式：0-30m | HART 通訊協議 | |||
| 桿式：0-6m | 過程連接 ： | G1、G1 1/2 | |||
| 雙桿式 ：0-6m | NPT1、NPT1 1/2 | ||||
| 極低介電式 ：0-6m | 法蘭DN50、DN80 | ||||
| 重復性： | ±2mm | 法蘭DN100、DN150 | |||
| 分辨率： | 1mm 采樣 | 過程壓力 ： | -1-20bar | ||
| 回波采樣55 次/s | -1-400bar | ||||
| 響應速度： | >0.2S（根據具體使用情況而定） | 電 源 ： | 電源：24VDC(±10%),紋波電壓：1Vpp | ||
| 輸出電流信號： | 4…20mA | 耗電量 | max 22.5mA | ||
| 精度： | ±3mm | 環境條件 ： | 溫度-40℃…+70℃ /-40℃…+2 5 0℃ / | ||
| 外殼防護等級： | IP67 | -40℃…+4 0 0℃ | |||
| 電纜入口： | 2個M20*1.5(電纜直徑5–9mm) | 防爆等級 ： | Ex d II C T6 | ||
| 2個1/2 NPT(電纜直徑5–9mm) | 兩線制接線 | 儀表供電和信號輸出共用一根兩芯屏蔽電纜線 | |||
尺寸圖
選型表

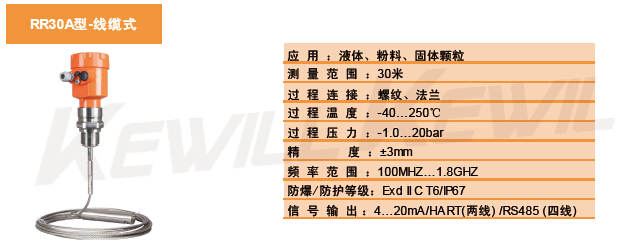

| RR30A– | 螺紋纜式導波雷達物位計（液位計） | |||||||

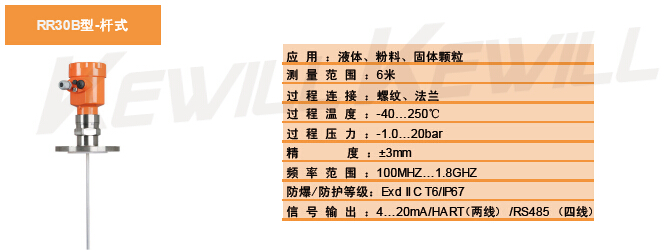

| RR30B- | 螺紋桿式導波雷達物位計 | |||||||

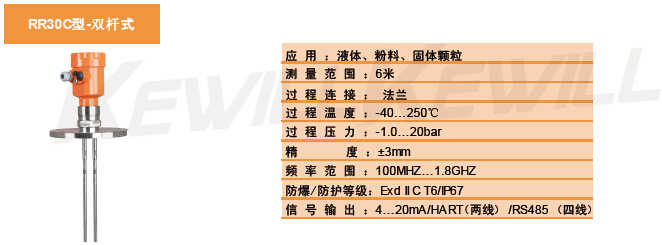

| RR30C- | 雙桿法蘭式導波雷達物位計 | |||||||

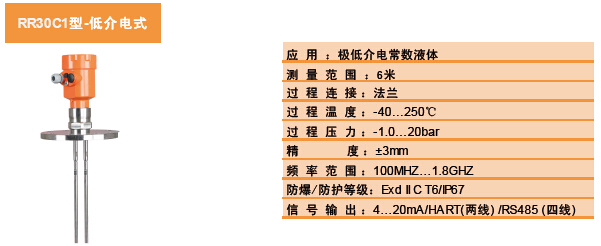

| RR30C1- | 極低介電常數導波雷達物位計 | |||||||
| 應用量程 | ||||||||
| 纜式量程 0-30000mm | ||||||||
| 桿式量程 0-6000mm | ||||||||
| 信號輸出 | ||||||||
| 2線制/DC24V、電流信號輸出4…20mA | ||||||||
| 2線制/DC24V、電流信號輸出（4…20mA）HART協議 | ||||||||
| 4線制/DC24V、電流信號輸出（4…20mA）MODBUS-RS485 | ||||||||
| 連接螺紋（螺紋&法蘭二選一即可） | ||||||||
| G1 A 螺紋 | G11/ 2A 螺紋 | |||||||
| 1 NPT 螺紋 | 11/ 2NPT 螺紋 | |||||||
| 連接法蘭（螺紋&法蘭二選一即可） | ||||||||
| 法蘭DN50 | 法蘭DN100 | |||||||
| 法蘭DN80 | 法蘭DN150 | |||||||
| 過程溫度 | ||||||||
| 普通密封-40…100℃ | ||||||||
| 高溫密封-40…250℃帶散熱器 | ||||||||
| 高溫密封-40…400℃帶散熱器 | ||||||||
| 電氣線制 | ||||||||
| 2線制/DC24V | ||||||||
| 4線制/DC24V | ||||||||
| （特殊備選項）VARIO | ||||||||
| 無特殊配件 | ||||||||
| 本安防爆型（EXia II C T6） | ||||||||
| 過程連接法蘭定制尺寸 | ||||||||
| 選配現場顯示 編程器 | ||||||||
| 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 | ||||||||
