原理，結構
LV65智能靜壓液位變送器是集液位測量、顯示、變送輸出于一體的智能化測控產品，對傳感器非線性、溫度漂移進行修正補償，通過手操器在線調整變送器參數，實現精確的數字/數據傳輸、現場設備診斷、遠程雙向通訊。
技術參數
| 量程范圍： | 0~0.5m to 50m | ||||||||||||
| 允許過載： | 小于等于額定量程的1.5倍或1100bar（取最小值） | ||||||||||||
| 精確度： | ±0.10%（0-100bar） | ||||||||||||
| ±0.25%（0-100bar） | |||||||||||||
| ±0.5%（0-1000bar） | |||||||||||||
| 長期穩定性： | ±0.2%F.S/年 | ||||||||||||
| 零點溫度漂移： | ±0.03%F.S/℃（≤1bar）±0.02%F.S/℃（＞1bar） | ||||||||||||
| 滿度溫度漂移： | ±0.03%F.S/℃（≤1bar） ±0.02%F.S/℃（＞1bar） | ||||||||||||
| 工作溫度： | -20℃~80℃ | ||||||||||||
| 貯存溫度： | -40℃~120℃ | ||||||||||||
| 供電電源： | 12.5~30VDC | ||||||||||||
| 輸出信號： | 4～20mA；1～5VDC；0～5VDC； | ||||||||||||
| 壓力接口： | M20×1.5；G1/2；或用戶自選 | ||||||||||||
| 顯示范圍： | -1999~9999 | ||||||||||||
| 安裝方式： | 垂直軸向安裝 | ||||||||||||
| 外殼材質： | 鑄鋁；不銹鋼1.4301(304) | ||||||||||||
| 膜片材質： | 不銹鋼1.4435(316L) | ||||||||||||
| O型密封圈： | 氟橡膠 | ||||||||||||
| 絕緣電阻： | 100MΩ 100VDC | ||||||||||||
| 外殼防護等級： | IP65&IP67 | ||||||||||||
| 通訊協議： | HART；RS485 | ||||||||||||

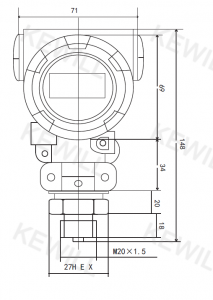

尺寸圖
選型表
| LV65- | 智能靜壓液位變送器 | |||||||
| 量程 | ||||||||
| 單位：米m | ||||||||
| 單位：厘米cm | ||||||||
| 單位：毫米mm | ||||||||
| 介質種類 | ||||||||
| 水介質（標稱密度1.0X103㎏/m3） | ||||||||
| 油品或混合介質（密度需要訂貨時備注） | ||||||||
| 過程連接接口螺紋（外螺紋） | ||||||||
| G1/2 （*） | ||||||||
| M20*1.5 （*） | ||||||||
| 輸出信號類型 | ||||||||
| 4…20mA輸出（*） | ||||||||
| 0…5V輸出 | ||||||||
| 1…5V輸出 | ||||||||
| 精度等級 | ||||||||
| 0.2% | ||||||||
| 0.5% | ||||||||
| 顯示類型 | ||||||||
| 無選配件需求 | ||||||||
| LCD顯示單元 | ||||||||
| LED顯示單元 | ||||||||
| （特殊備選項）VARIO | ||||||||
| 無選配件需求 | ||||||||
| LCD顯示單元 | ||||||||
| HART通訊協議 | ||||||||
| RS485通訊協議 | ||||||||
| 上訴選型表不含選型代碼，如需代碼請聯系我們或填寫閣下的信息 | ||||||||
