原理，結構
內置柱塞與精密彈簧相連，當壓力變化時，彈簧伸縮量發生相應變化，當壓力達到設定值時，會觸發預設的機械結構并發出開關信號。
技術參數
| 接口材質 | 型號 | 最大允許壓力 | 損壞壓力 | 設定范圍 | 誤差 | 固定遲滯 | 重量 | ||||||||||||||
| (bar) | (bar) | （bar） | （bar） | （bar） | (kg) | ||||||||||||||||
| 銅 | KFP30-025M… | 25 | 55 | 0.2…2.5 | 3%設定值 | 10％…20%設定值（常規） | 0.1 | ||||||||||||||
| KFP30-005M… | 0.8…5.0 | ||||||||||||||||||||
| KFP30-012M… | 1…12 | ||||||||||||||||||||
| 鋼 | KFP30-050S… | 200 | 900 | 5…50 | 25%…35%設定值（可選） | ||||||||||||||||
| KFP30-100S… | 300 | 10…100 | |||||||||||||||||||
| KFP30-200S… | 20…200 | 1%…5%設定值（可選） | |||||||||||||||||||
| KFP30-300S… | 300 | 900 | 50~400 | ||||||||||||||||||
| 測量范圍: | 詳見參數表 | |||||||||||
| 精確度: | 3%設定值 | |||||||||||
| 遲滯: | 10％…20%設定值（25%…35%，1%…5%可選） | |||||||||||
| 接線方式： | 赫斯曼接頭（DIN43650) | |||||||||||
| 輸出: | 常開 ＋常閉 接點鍍銀 | |||||||||||
| ≤ DC 24V , 3A | ||||||||||||
| ≤ DC 115V , 0.15A | ||||||||||||
| ≤ AC 42V , 3A | ||||||||||||
| ≤ AC 125V , 3A | ||||||||||||
| ≤ AC 250V , 0.5A | ||||||||||||
| 介質溫度: | -20…80℃ | |||||||||||
| 防護等級： | IP65 | |||||||||||
| 材質： | 膜片式（≤12bar)： NBR | |||||||||||
| 柱塞式 (>12bar)： 鋼制活塞帶有NBR密封 | ||||||||||||
| 過程連接：鍍鋅鋼/不銹鋼/銅 | ||||||||||||
| 外殼： 工程塑料 | ||||||||||||

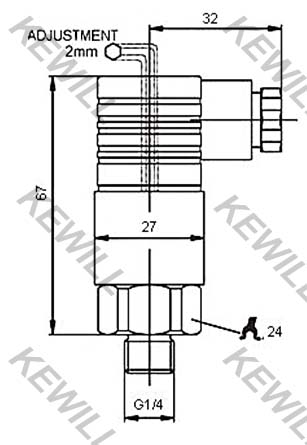

尺寸圖
選型表
| KFP30- | 薄膜式/柱塞式 壓力開關 | ||||||||||||||||
| 接口螺紋 | |||||||||||||||||
| G1/4 | |||||||||||||||||
| G1/8 | |||||||||||||||||
| NPT1/4 | |||||||||||||||||
| M12x1.5 | |||||||||||||||||
| M20x1.5 | |||||||||||||||||
| 連接方式 | |||||||||||||||||
| 內螺紋 | |||||||||||||||||
| 外螺紋 | |||||||||||||||||
| 材質描述 | |||||||||||||||||
| 黃銅合金材質 | |||||||||||||||||
| 鍍鋅鋼材質 | |||||||||||||||||
| 不銹鋼1.4435（316L) | |||||||||||||||||
| 測量范圍（單位：bar) | |||||||||||||||||
| 0.2~2.5 | |||||||||||||||||
| 0.8~5 | |||||||||||||||||
| 1~12 | |||||||||||||||||
| 5~50 | |||||||||||||||||
| 10~100 | |||||||||||||||||
| 20~200 | |||||||||||||||||
| 30~300 | |||||||||||||||||
| 輸出 | |||||||||||||||||
| 常開+常閉 輸出 | |||||||||||||||||
| 特殊備選項 | |||||||||||||||||
| 限定遲滯范圍：1%-4%設定值(備選） | |||||||||||||||||
| 限定遲滯范圍：25%-35%設定值(備選） | |||||||||||||||||
| 耐高溫120°C（材質為不銹鋼時可備選） | |||||||||||||||||
| 上訴選型表不含選型代碼，如需代碼請聯系我們或填寫閣下的信息 | |||||||||||||||||
