原理，結構
酸堿濃度計主要應用于離子交換法制取高純水工藝中監測離子交換器的再生液濃度,或者用來配制鍋爐、管道酸洗液,對溶液中鹽酸濃度的連續監測。

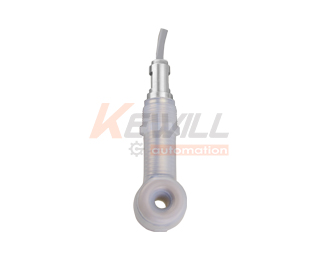

AE30 型濃度計采用電極式原理,適配AE30B 聚砜鉑金電極傳感器,可以測量HC、NaOH、H2SO4NaCl、HNONa2CO3等多種介質的濃度。
通過測量溶液電導率的方法間接地計算出該溶液的濃度,已知在某一恒定溫度時,低濃度電解質的電導率與該溶液的濃度成對應關系,濃度不變而溶液溫度發生變化時,電導率也發生變化,即該溶液的濃度是電導率和溫度的函數。如能測岀溶液的溫度并按前述對應關系將其修正成標準溫度下的電導率,就可直接換算成該溶液的濃度。需強調的是,該溶液的濃度是水中一切導電離子導電能力的總和,如果水中有兩種或兩種以上導電組合成份,能測得上述濃度一溫度—電導率的數據，也可使用本儀表測量。如果水中導電組合成份比率不確定，則不可使用本儀表測量。
為避免電極極化,儀器產生高穩定度的方波信號加在電導池上,流過電導池的電流與被測溶液的濃度成正比,二次表將電流由高阻抗運算放大器轉化為電壓后,經程控信號放大、檢波和濾波后得到反映濃度的電位信號。微處理器對溫度信號和電導率信號交替采樣,經過運算和溫度補償后,得到恒定溫度下的濃度值。
技術參數
| 測量范圍： | HCI(0.00~10.00)% | 輸出電流誤差 | ≤±1%FS | ||||||||||||||||||
| NaOH(0.00~10.00)% | 溫度系數補償范圍 | (0~10.0)%/C(可調) | |||||||||||||||||||
| H2SO4(0.00~30.00)% | 報警繼電器 | AC220V 3A | |||||||||||||||||||
| NaCI(0.00~20.00)% | 通訊接口 | RS485 | |||||||||||||||||||
| HNO3(0.00~20.00)% | 電源 | AC220V±22V,50Hz±1Hz; | |||||||||||||||||||
| Na2CO3(0.00~10.00)% | DC24V±2.4V,1A供電 | ||||||||||||||||||||
| 溫度補償范圍 | 0~99.9°C | 防護等級 | IP65 | ||||||||||||||||||
| 電子單元基本誤差 | 濃度:±1.0%, | 數據存儲量 | 1個月(1點/5分） | ||||||||||||||||||
| 溫度:±0.3°C | 環境溫度 | 0~60°C | |||||||||||||||||||
| 儀器基本誤差 | 濃度:±2.0%(常用點校準后誤差可小于0.05%) | 相對濕度 | <85% | ||||||||||||||||||
| 溫度:±0.5°C(0.0℃CsT≤60.0°C) | 傳感器材質 | 聚砜Polysulfone.PSF、鉑金 | |||||||||||||||||||
| 電子單元穩定性 | ±1.0%/24h | 傳感器工作溫度 | 0~99.9°C | ||||||||||||||||||
| 電流隔離輸出 | 4~20mA(負載<750Ω) | 傳感器工作壓力 | ≤1.0Mpa | ||||||||||||||||||

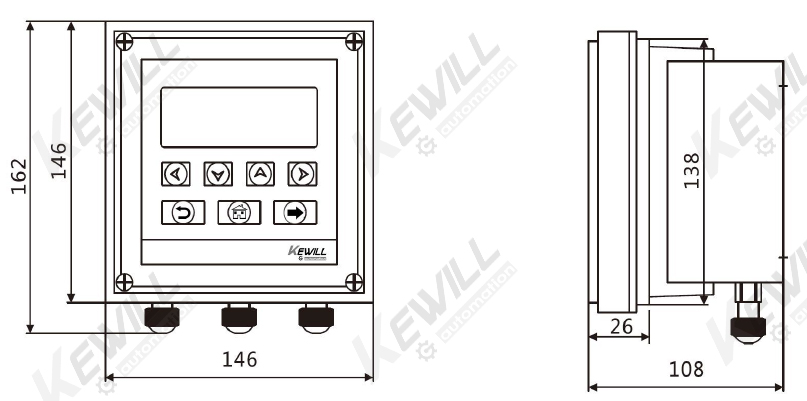

尺寸圖

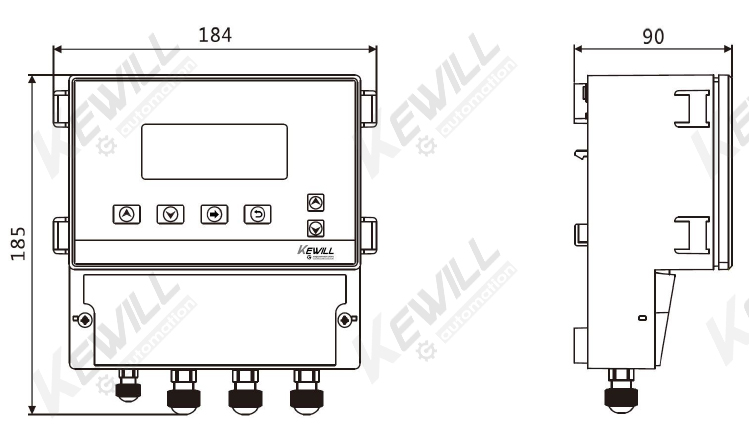

AE30A 變送器尺寸圖
選型表
