原理，結構
基于陶瓷電容技術，當加在陶瓷電容上的壓力增大時，電容值增相應增大，電容值正比于壓力值。
技術參數
| 量程: | 詳見下表 | 存儲溫度： | -40～120℃ | |||||||||||||
| 精度等級: | 0.2%，0.5% 可選 | 溫度影響： | ＜±0.02%FS/K | |||||||||||||
| 線性度: | ±0.2%或±0.5% | 響應時間: | <5ms(10%到90%量程） | |||||||||||||
| 遲滯: | ≤±0.01% 滿量程 | 工作電壓: | 12～36V DC | |||||||||||||
| 重復性: | ≤±0.1%量程 | 負載電阻: | ≤1KΩ | |||||||||||||
| 穩定性: | 優于每年0.01% | 電流消耗: | 信號電流（二線式），8mA（三線式） | |||||||||||||
| 環境溫度: | -30…85℃ | 防護等級: | IP65 | |||||||||||||
| 介質溫度: | -30…80℃ | 外殼材料: | 模壓鑄鋁 | |||||||||||||

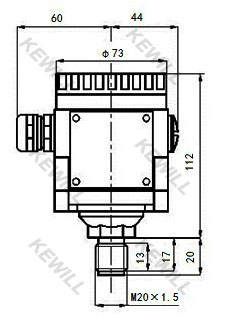

尺寸圖
選型表
| PE- | 通用型壓力變送器 | |||||
| 量程代碼 | ||||||
| 負壓（量程見量程代碼表） | ||||||
| 表壓（量程見量程代碼表此項為常規應用選型）（*） | ||||||
| 絕壓（量程見量程代碼表） | ||||||
| 顯示選項 | ||||||
| 現場無顯示 | ||||||
| 帶LED顯示表頭 | ||||||
| 精度等級 | ||||||
| 0.20%（0.2級） | ||||||
| 0.50%（0.5級） | ||||||
| 連接方式 | ||||||
| 外螺紋M20×1.5 | ||||||
| 外螺紋G1/2 | ||||||
| 外螺紋NPT1/2 | ||||||
| 齊平膜標準接口M27×2 | ||||||
| 特殊設計 | ||||||
| 輸出信號類型 | ||||||
| 4~20mA輸出 （*） | ||||||
| 0…10mA輸出 | ||||||
| 0~5VDC輸出 | ||||||
| 0~10VDC輸出 | ||||||
| 上訴選型表不含選型代碼，如需代碼請聯系我們或填寫閣下的信息 | ||||||
注:若所需量程不在標準列表中,請在訂貨時注明,可按客戶要求標定.例如所需量程:表壓0…25 bar,可將量程代碼寫為GB25.
備注：*號標注為快速交貨型或現貨常備款
