原理，結構
PT100鉑熱電阻原理，一體化溫度變送器具有集溫度檢測與信號處于一體，標準DIN接插件出線，體積小巧。
技術參數
| 測量范圍: | -200…0°C,-100…0°C,-50…0°C, -50…50 °C; 0…50 °C; 0…80 °C; 0…100 °C; 0…120°C, 0…150°C,0…200°C,0…450°C,0…500°C或客戶任意指定-200…500°C間量程 | ||||||||
| 精度等級: | ±0.2%FS | ||||||||
| ±0.5%FS | |||||||||
| 探頭尺寸與耐壓: | Φ6? 探頭?? 40 bar | ||||||||
| Φ8??探頭?? 40 bar | |||||||||
| Φ10??探頭? 100 bar | |||||||||
| 防護等級: | IP65 | ||||||||
| 輸出信號: | 4…20mA | ||||||||
| 1…5V | |||||||||
| 供電電壓: | 20…30VDC | ||||||||
| 響應時間: | 0.5…3s（典型值1秒） | |||||||
| 環境溫度: | -30…85°C | |||||||
| 常用接口: | G1/2 | |||||||
| G1/4 | ||||||||
| M20*1.5 | ||||||||
| 電氣部分材料: | 黑色NBR | |||||||
| 外殼材料: | 不銹鋼1.4301(304) | |||||||
| 觸液部分材料: | 不銹鋼1.4435(316L) | |||||||
| 保護管材質: | 不銹鋼1.4301(304) | |||||||
| 不銹鋼1.4435(316L) | ||||||||
| 電氣連接: | 赫斯曼接頭(DIN43650) | |||||||

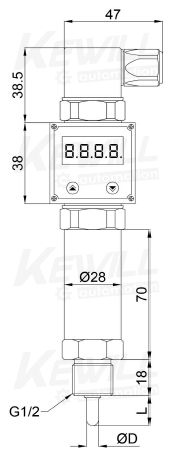

尺寸圖
選型表
| TK52T- | 數顯溫度傳感器 | |||||||||||||||||
| 輸出類型 | ||||||||||||||||||
| 模擬量4…20mA電流輸出 | ||||||||||||||||||
| 模擬量1…5V電壓輸出 | ||||||||||||||||||
| 探頭直徑(D) | ||||||||||||||||||
| Φ6???? 耐壓40 bar （*） | ||||||||||||||||||
| Φ8?????耐壓40 bar | ||||||||||||||||||
| Φ10???耐壓100 bar | ||||||||||||||||||
| 螺紋連接方式 | ||||||||||||||||||
| G1/2 （*） | ||||||||||||||||||
| G1/4 | ||||||||||||||||||
| 定制型 | ||||||||||||||||||
| 探頭長度(L) | ||||||||||||||||||
| 7mm（短定制款） | ||||||||||||||||||
| 15mm（*） | ||||||||||||||||||
| 25mm | ||||||||||||||||||
| 50mm（*） | ||||||||||||||||||
| 75mm | ||||||||||||||||||
| 100mm（*） | ||||||||||||||||||
| 定制方式Customized | ||||||||||||||||||
| 出線方式 | ||||||||||||||||||
| DIN標準接頭(DIN43650) | ||||||||||||||||||
| 溫度量程 | ||||||||||||||||||
| 詳見“常規量程代碼表” | ||||||||||||||||||
| 此PDF不含選型表完整數據，如需選型請聯系銷售人員或發電子郵件至sales@kewill-auto.cn獲得完整樣本。 | ||||||||||||||||||
| 備注：“*”標為現貨常備款或快速交貨型 | ||||||||||||||||||
